Общепромышленные электродвигатели серии АИР

Двигатели асинхронные общепромышленные с короткозамкнутым ротором серии  АИР предназначены для работы от сети трехфазного переменного тока, частотой 50 Гц и 60 Гц.

Линейка этой серии общепромышленных двигателей состоит из 56, 63, 71, 80, 90, 100, 112, 132, 160, 180, 200, 225, 250, 280, 315 , 355, 400 и 450  типоразмеров, с количеством полюсов 2, 4, 6, 8 и 10.
Установочно-присоединительные размеры и технические характеристики двигателей указаны в каталоге.

Номинальные значения климатических факторов для двигателей при эксплуатации в рабочем состоянии — по ГОСТ 15150 для изделий вида климатического исполнения У, УХЛ и Т.

При превышении значений рабочей температуры окружающей среды (воздуха) более + 40°С номинальная мощность двигателей должна быть снижена на 5% при повышении температуры на каждые 5°С. Максимальная температура окружающей среды при эксплуатации не должна превышать 60°С.

Номинальная мощность обеспечивается в длительном режиме работы при температуре 40°С и высоте над уровнем моря не более 1000м. Хотя работоспособность они сохраняют и на высоте свыше 1000м до высоты 4300 м над уровнем моря, при этом происходит снижение мощности двигателей.

При эксплуатации на высоте свыше 1000 м до 4300 м нагрузка на двигатель должна быть снижена согласно табл.1.

Таблица 1 – Допустимая нагрузка на двигатель

Двигатели серий:

— АИР выпускаются с привязкой мощностей к типоразмерам согласно ДСТУ ІЕС 60034-1:2019;

Двигатели рассчитаны для работы в режиме S1.

Двигатели выпускаются  в чугунном корпусе, имеют степень защиты IP55 по ДСТУ EN 60034-5:2015 (кожух вентилятора – IP20).

Двигатели укомплектованы термисторами РТС (термисторы с положительным температурным коэффициентом сопротивления) для защиты статора от перегрева или могут быть установлены датчики РТ-100, для защиты статора и подшипниковых узлов от перегрева (опция, по согласованию с заказчиком).

Двигатели имеют изоляционную систему класса нагревостойкости  F (температурный индекс 155°С). При этом превышение температуры обмоток статора над температурой окружающей среды двигателей, имеющих сервис-фактор 1,15 — не более 83°С, двигателей, имеющих сервис-фактор 1,1 — не более 90°С.  По согласованию с заказчиком двигатели могут быть изготовлены с классом нагревостойкости  Н.

Двигатели изготавливаются следующих исполнений по способу монтажа ДСТУ EN 60034-7:2015:

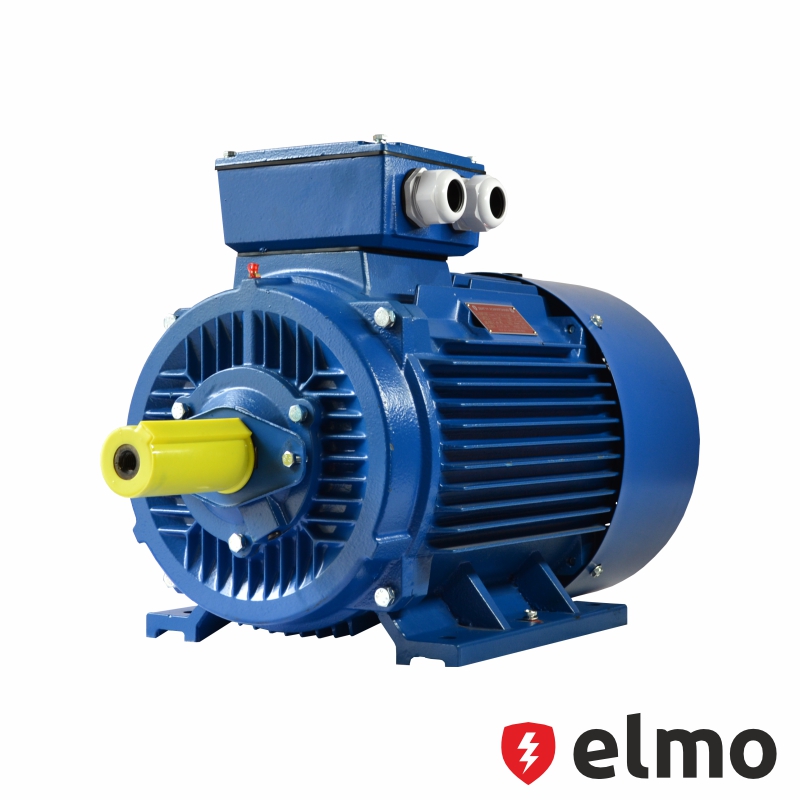

– на лапах – IM1081 (В3) для двигателей до 250 габарита включительно, ІМ1001 (В3) для двигателей от 280 габарита включительно;

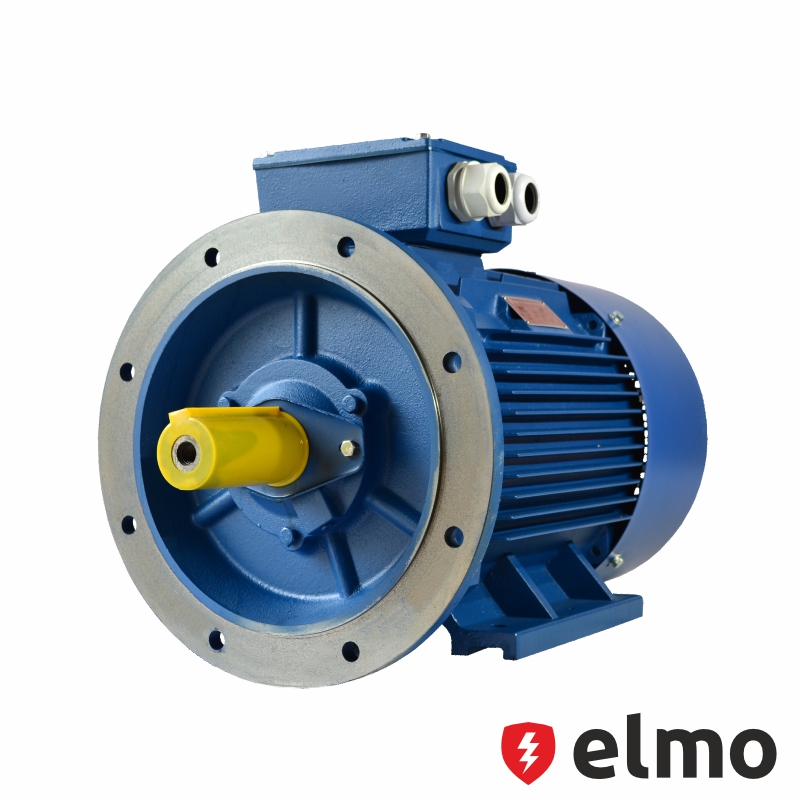

– на лапах с фланцем – IM2081 (В35) для двигателей до 250 габарита включительно, ІМ2001 (В35) для двигателей от 280 габарита включительно;

– без лап с фланцем – IM3081 (В5) для двигателей до 250 габарита включительно, ІМ3001 (В5) для двигателей от 280 габарита включительно.

Более подробное описание по способу монтажа указано в каталоге.

Двигатели допускают как правое, так и левое направление вращения. Изменение направления вращения должно осуществляться, только, из состояния покоя ротора.

Двигатели  соответствуют  группе  условий эксплуатации М6 —  вибрационные нагрузки, соответствующие степени жесткости 10а (диапазон  частот 1-100 Гц максимальное ускорение 1 g по ГОСТ 17516.1-90).

По согласованию с изготовителем могут изготавливаться двигатели с питанием от частотно-регулируемых преобразователей (для этого заполняется опросный лист).

Среднеквадратическое значение виброскорости опор подшипников не превышает  2,8 мм/с.

ПРИМЕР МАРКИРОВКИ ДВИГАТЕЛЕЙ СЕРИИ АИР:

 АИР      160     М     2     У     2
